尺寸:外径200mm,通孔直径100mm,厚度21.5mm(加盖36mm);
测量精度高:最高精度可达±1″,测量精度高且稳定性好;
绝对式测量:上电或重启后直接获取绝对位置信息,无需回零操作,更便捷高效;
防护效果好:因具有防护外壳,该产品防护性能相对更好,能更好地适用于复杂的工作环境;

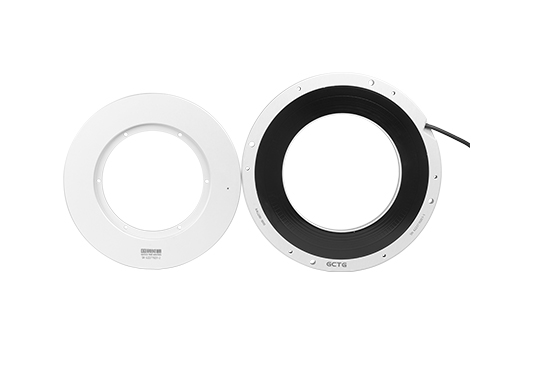

分体式、大中空结构:空心轴最大直径达100 mm,为电源线穿线等要求提供所需空间,安装便捷。
基本参数 | |
精度 | 士1"/士2" |
分辨率 | 26~28bit(约0.0193"~0.0048") |
测量范围 | 0-360° |
最高转速 | 750r/min |
标准线长 | 1m |
机械参数 | |
外径/内径/厚度(mm) | 200/100/21.5(加盖36) |
转子重量 | 260g |
定子重量 | 610g |
LED安装辅助 | 不支持 |
电气参数 | |
供电电压 | 5V DC±10% |
消耗电流 | 300mA |
通讯协议 | BISS-C/SSI |
环境测试 | |
工作温度 | -20℃-70℃ |
湿度 | 0-80%RH 非冷凝 |
IP等级(转子&定子) | IP67 |
IP等级(组装) | IP40 |
EMC | IEC61000-6-2/IEC61000-6-4 |
冲击 | 100G |
振动 | 10G |
